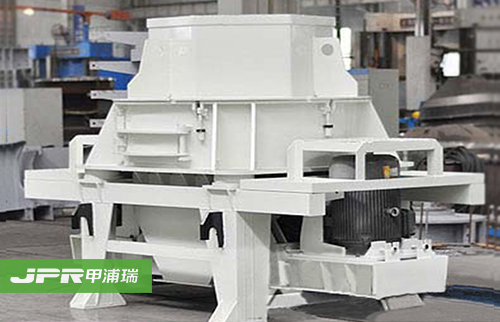

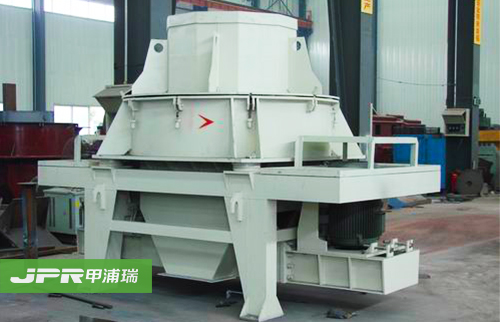

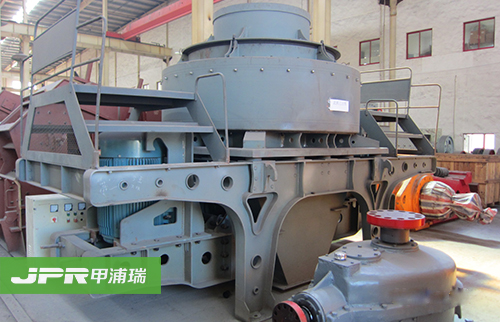

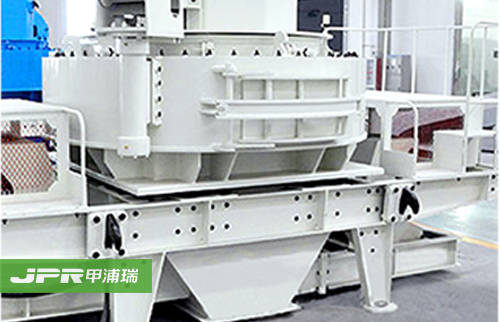

本系列制砂機適用于軟或中硬和硬物料的破碎、整形，在工程域，是機制砂、墊層料、瀝青混凝土和水泥混凝土骨料的理想生產設備。廣泛應用于各種礦石、水 泥、耐火材料、鋁凡土熟料、金剛砂、玻璃原料、機制建筑砂、石料以及各種冶金礦渣，特別對碳化硅、金剛砂、燒結鋁礬土、美砂等高硬、特硬及耐磨蝕性物料比 其它類型的破碎機產量功效更高。
1.結構簡單合理、自擊式破碎，超低的使用費用。
注：國內有稱呼為立式?jīng)_擊式破碎機，中國建材工業協會授權中國砂石協會牽頭制定制砂機的行業標準時也定為立式?jīng)_擊式破碎機。立式?jīng)_擊破碎機是一種新型設備它的工作原理系美國帕曼勒提出，在歐美已有多種產品，產品的名稱不一，在我國常稱為立式?jīng)_擊破碎機。
物料由進料斗進入制砂機，經分料器將物料分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，其加速度可達數百倍的重力加速度，然后 以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，首先由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯 層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次以 至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整個破碎過程中，物料相互自行沖擊破碎，不與金屬元件直接接觸，而是與物料襯層發 生沖擊、磨擦而粉碎，這就減少了鐵污染，延長機械磨損時間。渦動腔內部巧妙的氣流自循環，消除了粉塵污染。
| 型號 | 大進料粒度 | 處理量(t/h) | 葉輪轉速(r/min) | 電動機型號 | 電機功率 | 外形尺寸 |
| PCL-600 | 26 | 12-30 | 2000-2600 | Y200L1-2 | 2×30 | 2800×1460×2030 |
| PCL-600B | 26 | 12-50 | 2000-2600 | Y200L2-2 | 2×37 | 2800×1460×2030 |
| PCL-750 | 35 | 26-65 | 1500-2500 | Y225M-4 | 2×45 | 3300×1800×2440 |
| PCL-900 | 35 | 55-120 | 1300-1700 | Y250M-4 | 2×75 | 3750×2120×2660 |
| PCL-900B | 40 | 60-150 | 1000-1450 | Y280M-4 | 2×90 | 3750×2120×2660 |
| PCL-1050 | 40 | 100-160 | 1000-1700 | Y315S-4 | 2×110 | 4480×2450×2906 |
| PCL-1250 | 40 | 100-260 | 950-1200 | Y315M-4 | 2×132 | 4563×2650×3176 |
| PCL-1350 | 60 | 160-360 | 800-1200 | Y315L2-4 | 2×200 | 5340×2940×3650 |
